详细介绍
独创的无穷远色差独立校正光学系统使得该款显微镜在相同价位的产品中凸显出更加优异的性能。

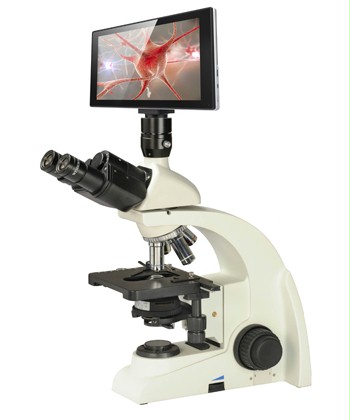

UB103i系列显微镜拥有强大的升级空间，方便地添加各种附件，便可轻松地进行明场、暗场、相衬、偏光等观察。
| 光学系统 | UCIS无限远色差独立校正光学系统 |
| 观察筒 | 铰链式三目，30°倾斜，360°可旋转，瞳孔距调节范围：52-75mm（48-75mm可选），视度可调 |
| 目镜 | 高眼点大视野平场目镜，WF10X/18mm |
| 物镜 | 无限远消色差物镜4X、10X、40X（S)、100X(S/Oil) |
| 转换器 | 内倾式4孔转换器 |
| 载物台 | 142*135mm双层复合式机械移动平台，移动范围：76*52mm |
| 聚光镜 | NA1.25阿贝聚光镜，手轮升降式，配相衬、暗场插槽，配中心调节装置 |
| 调焦机构 | 低位粗动同轴调焦手轮；微动手轮0.1mm/转，格值0.001mm；微调格值越小，调焦越清晰。粗动松紧可调，14mm/转；工作台上限位装置，最大行程20mm |
| 照明装置 | 100V-240V开关电源，6V20W卤素灯，亮度连续可调 |
| 100V-240V开关电源，单颗高亮度3W LED，亮度连续可调 | |
| 摄影装置 | 1X标准C接口，可根据用户不同的数码相机型号增配适配接口 |
| 其他功能附件 |
插板式相衬（需配合选用相衬物镜）； 插板式暗场； 简易偏光 |
详细参数明说明
1. ※光学系统：UCIS无限远色差独立校正光学系统
2. 机身：一体化设计，整体压铸，机身更加稳定牢固
3. 放大倍率：40～l000X
4. 目镜：具有防霉功能，平场10X高眼点目镜，视场18mm，高眼点观察，眼点距离21mm
5. ※物镜：无限远消色差物镜（具有防霉功能），4X/0.10；10X/0.25；40X/0.65（带弹簧和缓冲装置）；100X/1.25 （油、带弹簧和缓冲装置）。
6. ※绞链式三目：无限远，观察角度30°，双瞳距离52mm～75 mm，视度可调。分光比50%：50%
7. 物镜转换器：内定位四孔转换结构；
8. ※粗微调焦装置：低位粗动同轴调焦手轮；微动手轮0.1mm/转，格值0.001mm；微调格值越小，调焦越清晰。粗动松紧可调，14mm/转；工作台上限位装置，最大行程20mm；
9. ※*载物台：142mm×135mm，带移动尺，移动范围76×52mm，精度0.1mm；X、Y向低位同轴调节手轮；
10. ※聚光镜：阿贝聚光镜N.A.1.25，配相衬插孔，手轮升降式，精准的聚光镜上下可调系统，使聚光镜能够精确地与各种倍数的物镜匹配使用。聚光镜托架配备聚光镜中心调节装置，便于照明系统中心对准，聚光效果更加优异。聚光镜孔径光阑采用与物镜色圈颜色相同的标记，便于得到高分辨率、高对比度的图像，即使对显微镜设置不熟悉的用户也可以很快掌握。
11. ※照明系统：内置6V/20W卤素，亮度可连续调节，倒扣式灯座，更换灯泡方便，110V-240V自适应电源系统。
12. ※优异独立散热系统，在6V/20W卤素灯24小时照明的情况下，显微镜主机仍然能够保持较低的温度不烫手。
安卓屏显一体机 技术参数
Cortex-A17四核架构嵌入式CPU
· 支持分辨率高达1080p，高帧率的全双工视频编解码
· 四核Cortex-A17，频率高达1.8GHz
· 支持Anroid 5.1(以上) 操作系统
· 最高频率: 1.8GHz
内存接口
· 内置2GB/8G内存
· 可外接扩展SD卡
摄像头视频接口
· 内置UVC驱动，可外接USB摄像头
· 接口支持多种输入格式：RAW、RGB和YUV
· 使用Android平板时，支持500万像素CMOS数码成像，15帧/秒多种分辨率实时显示
· 白平衡调节和图像校正
人机接口
· 9.7 Inch(视网膜)IPS液晶显示，分辨率2048*1536
· 支持键盘、鼠标输入
· 五点触摸电容触摸屏
· 硬件开关键：电源开关
扩展卡
· 支持大容量SD存储卡，最大支持32G C10高速卡
外设接口
· 侧面标准USB2.0
· 支持HDMI高清接口
· 背面标准USB2.0扩展接口及LAN网络接口
网络模块
· 支持WI-FI无线接入
· 支持蓝牙
电源管理
· 电源模式：普通、休眠（锁屏）和关机，系统默认无操作休眠时间为20天
· 支持部分模块关闭以减小功耗
软件功能
· 在实时显示的图像上可以叠加4种自定义显示图形（带标尺的“十”字线、双“十”字线，“十”字加圆、“十”字加方），方便观察定位和进行简单的测量，线形有8种颜色可选；最细线宽只有1个象素点，最大限度提高定位精度；屏幕可以显示十字线X1、Y1和X2、Y2的相对坐标值；用2个旋转式编码器调节，水平和垂直线可全屏任意移动；移动后的位置设定参数由机内存储器实时存储，开机后自动调出方便用户使用；
· 同步时间标记
· 带细胞计数功能
· 有手动白平衡调节功能
操作环境
· 核心电压：1.2V
· I/O电压：2.5V/3.3V
· 12V 2A DC口电源适配器
· 电源LED指示灯
· 支持多语言Android操作系统
· 视频播放软件，图片查看软件
标准配置表
|
订货号
|
名称
|
UB101i
|
UB102i
|
UB103i
|
|
UB100
|
机架 (订货时请明确电源类型）
|
●
|
●
|
●
|
|
MD3
|
单目镜组
|
●
|
|
|
|
MS3
|
双筒目镜组 瞳距：52-75mm ( 20：80）
|
|
●
|
|
|
MS3A
|
双筒目镜组 瞳距：48-75mm ( 20：80）
|
|
○
|
|
|
MT3
|
三筒目镜组 瞳距：52-75mm ( 20：80）
|
|
|
●
|
|
MT3A
|
三筒目镜组 瞳距：48-75mm ( 20：80）
|
|
|
○
|
|
MT3C
|
三筒目镜组 瞳距：52-75mm ( 50：50）
|
|
|
○
|
|
E1018PB
|
高眼点平场目镜:10X/φ18mm
|
●
|
●●
|
●●
|
|
E1020PB
|
高眼点平场目镜:10X/φ20mm
|
○
|
○○
|
○○
|
|
E1613PA
|
平场目镜:16X/φ13mm
|
○
|
○○
|
○○
|
|
E1018GB
|
高眼点平场目镜:10X/φ18mm（指针）
|
○
|
○
|
○
|
|
E1020GB
|
高眼点平场目镜:10X/φ20mm（指针）
|
○
|
○
|
○
|
|
E1020RB
|
平场分划目镜:10X/φ20mm
|
○
|
○
|
○
|
|
E1018RA
|
平场分划目镜:10X/φ18mm
|
○
|
○
|
○
|
|
WB-X4C
|
无穷远消色差物镜4X
|
●
|
●
|
●
|
|
WB-X10C
|
无穷远消色差物镜:10X
|
●
|
●
|
●
|
|
WB-X40C
|
无穷远消色差物镜:40X(S)
|
●
|
●
|
●
|
|
WB-X100C
|
无穷远消色差物镜:100X(S)/(油)
|
●
|
●
|
●
|
|
WB-P4C
|
无穷远平场消色差物镜 4X
|
○
|
○
|
○
|
|
WB-P10C
|
无穷远平场消色差物镜 10X
|
○
|
○
|
○
|
|
WB-P20C
|
无穷远平场消色差物镜 20X(S)
|
○
|
○
|
○
|
|
WB-P40C
|
无穷远平场消色差物镜 40X(S)
|
○
|
○
|
○
|
|
WB-P60C
|
无穷远平场消色差物镜 60X(S)
|
○
|
○
|
○
|
|
WB-P100C
|
无穷远平场消色差物镜 100X(S)/(油)
|
○
|
○
|
○
|
|
JG2C
|
阿贝聚光镜
|
●
|
●
|
●
|
|
ZT3
|
机械移动平台 142mmX135mm 行程: 76x52mm
|
●
|
●
|
●
|
|
ZT2
|
机械移动平台 156mmX138mm 行程: 76x54mm
|
○
|
○
|
○
|
|
ZQ470
|
四孔内定位转换器
|
●
|
●
|
●
|
|
ZQ570
|
五孔内定位转换器
|
○
|
○
|
○
|
|
JZ3-1000
|
科勒集光镜(无视场光阑调节)
|
●
|
●
|
●
|
|
DQ3
|
6V20W卤素灯电器组
|
●
|
●
|
●
|
|
DQLC1
|
3W LED电器组(带充电电池）
|
○
|
○
|
○
|
|
DQL1
|
3W LED电器组
|
○
|
○
|
○
|
|
SX2
|
0.5X摄像接筒（C接口)
|
|
|
○
|
|
SX3
|
1X 摄像接筒（C接口）
|
|
|
●
|
|
SX4
|
0.25X摄像接筒（C接口、适应于1/3′CCD)
|
|
|
○
|
|
SX8
|
电子目镜接口（三通专用）
|
|
|
○
|
|
SX10
|
2.5X数码单反照相机接口（135全幅面相机）
|
|
|
○
|
|
LA2-0011
|
蓝滤色片（φ32 LED灯源不配滤色片）
|
●
|
●
|
●
|
|
LU2-0011
|
绿滤色片 （φ32）
|
○
|
○
|
○
|
|
LH2-0011
|
黄滤色片（φ32）
|
○
|
○
|
○
|
|
LB2-0011
|
毛玻璃（φ32）
|
○
|
○
|
●
|
|
PQ1A
|
起偏镜插件
|
○
|
○
|
○
|
|
PY1
|
检偏镜插件
|
○
|
○
|
○
|
|
FG1
|
反光镜组
|
○
|
○
|
○
|
|
BZ-0022A
|
6V20W Osram卤素灯泡
|
○
|
○
|
○
|
|
BZ-0022
|
6V20W国产卤素灯泡
|
●●●
|
●●●
|
●●●
|
|
BZ-0023
|
250V/3.15A Φ5X20 保险丝管
|
●●●
|
●●●
|
●●●
|
|
DQL1A-1000
|
3W LED灯泡
|
○
|
○
|
○
|
|
UDCH-5300
|
LED充电电池组
|
○
|
○
|
○
|
|
BZ-0027
|
香柏油
|
●
|
●
|
●
|
|
BZ2-0018
|
φ2mm内六角扳手
|
●
|
●
|
●
|
|
BZ2-0014
|
防尘罩
|
●
|
●
|
●
|
|
BZ3-0036
|
UB100i说明书
|
●
|
●
|
●
|
|
BZ-0021
|
3C认证电源线
|
●
|
●
|
●
|
|
BZ3-0011
|
内销纸箱
|
●
|
●
|
●
|
|
BZ3-0011A
|
外销纸箱
|
○
|
○
|
○
|
|
BZ3-0012
|
泡沫上盖
|
●
|
●
|
●
|
|
BZ3-0013
|
泡沫底座
|
●
|
●
|
●
|
|
符号“●”为标准配置部件 “○”为选配部件。
|
||||
