详细介绍
-

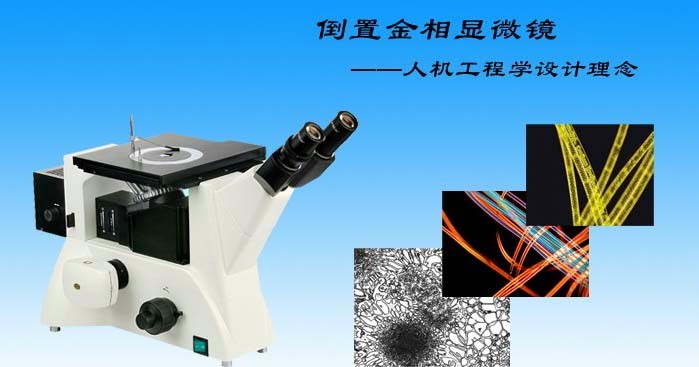

XJL－FX/XJL-BD倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。
标准配置
| 技术规格 | |||||
| 目镜 | 大视野 WF10X(视场数Φ22mm) | ||||
| 无限远平场消色差物镜 |
XJL-FX
（配明场物镜）
|
PL L10X/0.25 工作距离：5 mm | |||
| PL L20X/0.40 工作距离：8.80 mm | |||||
| PL L50X/0.70 工作距离：3.68 mm | |||||
| PL L100X/0.85（干式） 工作距离：0.40 mm | |||||
|
XJL-BD
（配明/暗场物镜）
|

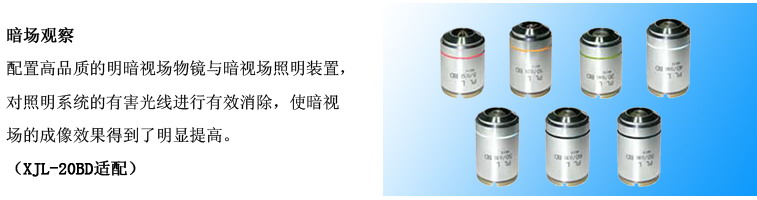

PL L5X/0.12 BD 工作距离：8.05 mm | ||||
| PL L10X/0.25 BD 工作距离：7.86mm | |||||
| PL L20X/0.40 BD 工作距离：7.23mm | |||||
| PL L50X/0.70 BD 工作距离：1.75mm | |||||
| 目镜筒 | 45˚倾斜,瞳距调节范围53~75mm. | ||||
| 调焦机构 | 粗微动同轴调焦,带锁紧装置,微动格值:2μm. | ||||
| 转换器 | 五孔(内向式滚珠内定位) | ||||
| 载物台 | 机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm. | ||||
| 圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф20mm. | |||||
| 照明系统 | XJL-FX | 6V30W卤素灯，亮度可调6V30W | |||
| XJL-BD | 12V50W卤素灯，亮度可调12V50W | ||||
| 内置视场光阑、孔径光阑与拉板式起偏器 | |||||
| 配磨砂玻璃，黄、绿、蓝滤色片 | |||||
|

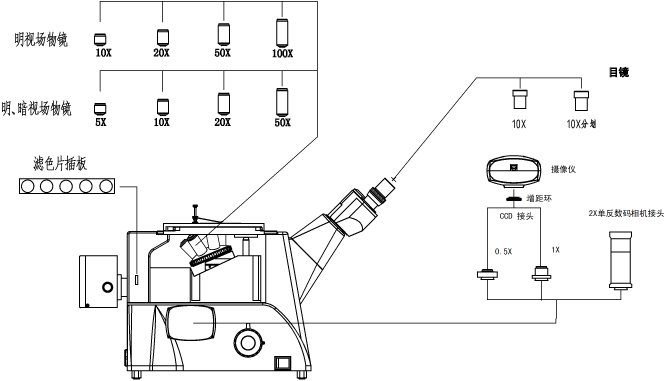

选配件
|
目镜 | 分划目镜10X（Φ22mm） | |||
|
物镜
|
XJL-FX | 5X、40X、60X、80X、100X（油Oil) 明场物镜 | |||
| XJL-BD | 40X、60X、80X、100X明/暗场物镜 | ||||
| CCD接头 | 0.5X、1X | ||||
| 摄像仪 |
USB输出：130/300/500/1000万像素
VIDEO输出：380/520 电视线
|
||||
|
数码相机接头
|
CANON(EF) NIKON( F) | ||||
.分析软件选购：
| 编号 | 名称 | 参数及功能 |
|---|---|---|
| 1 | 基本测量软件JT-C | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
| 2 | 金相分析软件JT-J | 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
| 3 | 矿相分析软件JT-K | 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
| 4 | 粒度软件JT-L | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |

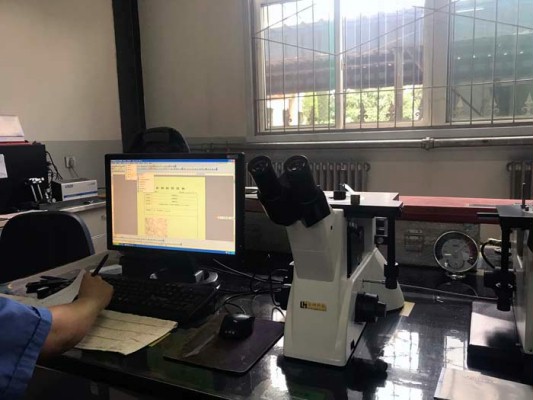

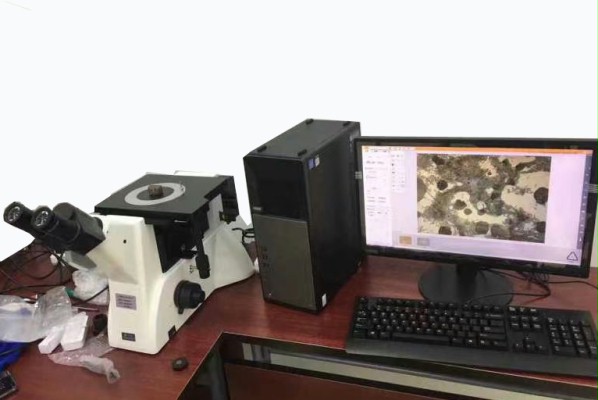

金相显微图像分析系统－客户案例图如下
