详细介绍
★优良的光学系统设计确保视场宽阔、平坦、清晰。
★应用人机工程学设计理念，结构合理、可靠、操作十分方便、轻松。
★高衬度物镜能提高低反射面物体的衬度。
★双目观察可与摄影、摄像同步进行。
★偏振光学附件对金相组织、晶粉及夹杂物分析极为清晰。
技术参数
- 总放大率：50×－1250×
- 主机：组合式一体化主机，符合人体工程学，低手位操作，粗微调同轴调焦，粗调行程20mm，微调格值2nm；
- 目镜筒：转轴式双目，倾斜45°，带视度补偿，瞳孔距可调55mm-75mm；
- 转换器：滚珠轴承式响声内定位四孔转换器，带防霉装置；
- 载物台：方形机械载物台180mm×155mm，行程75mm×55mm,带游标尺；
- 目镜：WF10×/18(FN)，WF12.5×/14(FN)，5×/20(FN),PF10×/14(FN)分划目镜；
- 物镜：平场消色差物镜 PC10×/0.25 ， PC20×/0.35 ， PC40×/0.65(弹簧) ， SP100×/1.25(弹簧、油)；
- 载物片：带Φ12mm，Φ16mm，Φ25mm载物片；
- 偏光装置：带定性偏光装置（起偏镜组、检偏镜组）；
- 光源： 电光源输入交流220V50Hz，输出直流6V（灯箱组）；
- 照明： 卤钨灯6V/30W；
- 试样压片组：带试样压片组；

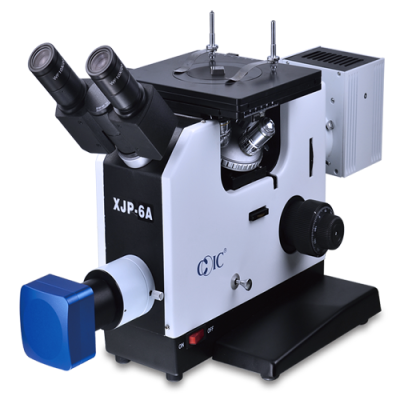

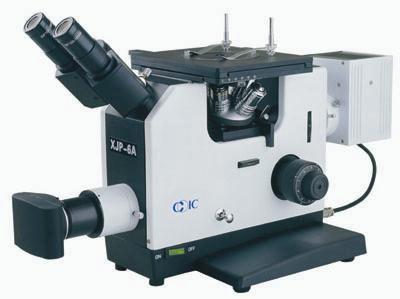

XJP-6A金相显微镜配套表
|
序号
|
定货号
|
名称
|
配置
|
备注
|
|
1
|
EP10a
|
10×平场目镜
|
●●
|
FN＝18
|
|
2
|
EP12.5
|
12.5×平场目镜
|
○○
|
FN＝14
|
|
3
|
EH5
|
5×惠更斯目镜
|
○○
|
FN＝20
|
|
4
|
EPr10b
|
10×平场分划目镜
|
●
|
FN＝18；
|
|
5
|
M-OPr10
|
10×平场消色差物镜
|
●
|
NA＝0.25；WD=9.02
|
|
6
|
M-OPr20
|
20×平场消色差物镜
|
●
|
NA＝0.30；WD=1.59
|
|
7
|
M-OPr40a
|
40×平场消色差物镜
|
●
|
NA＝0.65；WD=0.57
|
|
8
|
M-OSPor100
|
100×平场消色差物镜(油)
|
●
|
NA＝1.25；WD=0.69
|
|
9
|
M-OPr100a
|
100×平场干物镜
|
○
|
NA＝0.90；WD=0.23
|
|
10
|
S09A
|
机械移动载物台
|
●
|
外形：180×155；行程：75×50
|
|
11
|
9J-6
|
载物片（一）
|
●
|
内孔水滴形
|
|
12
|
9J-9
|
载物片（四）
|
○
|
内孔Φ40
|
|
13
|
TBR03
|
双目头
|
●
|
转轴式，45°倾斜
|
|
14
|
LH01
|
灯箱组
|
●
|
卤钨灯：6V/30W
|
|
15
|
PO02
|
起偏镜组
|
●
|
|
|
16
|
PA01
|
检偏镜组
|
●
|
|
|
17
|
CL02
|
试样压片组
|
●●
|
|
|
18
|
9J.7
|
摄影接头组
|
○
|
|
|
19
|
EPHp5
|
5×摄影目镜
|
○
|
摄影像面Φ42
|
|
20
|
9J.15+Cu43-1+摄影接筒
|
摄像装置
|
○
|
|
|
21
|
SC03
|
试样夹
|
○
|
|
|
22
|
测微尺
|
0.01mm测微尺
|
○
|
|
|
23
|
9J.7B
|
数码摄影装置
|
○
|
|
注：●为必备件，○为选购件.
|
数码摄像装置
|
可配置300万，500万，800万，900万等多种数码摄像系统和软件，详见数码摄像部分介绍
|
|
数码照相装置
|
可配置canon，nikon，olympus等多种数码相机
|
金相分析系统软件简介
本软件系统是专门为金相检验研究专门开发，通过硬件设备采集金相图片，通过软件图像处理，分析得到相应该的检验报告
⒈ 自动评级：本软件以检验标准为依据，开发出了百余个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在
本软件的帮助下，完成检验工作。目前本系统的软件模块清单见附件。本软件模块的评级方式有以下三种：
自动评级：软件可自动得出最终分析结果；
辅助评级：软件可得出和分析结果有一定联系的参数；
比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。
⒉ 新建报告：可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。
⒊ 打开报告：打开并浏览已经保存的报告文件。
⒋ 几何测量：本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、
面积、角度等测量工作。
⒌ 查看图库：用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方录入。
⒍ 定倍打印：可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要
求的报告文件。
⒎ 脱机拼图：将多张图片拼接在一起(要求具体见图像拼接),图像拼接有“自动”和“手动”两种方式，如采用“自动”方式，
则被拼接图像需要有重合部分；
⒏ 动态测量：在DirectX支持的采集卡和摄像头的视频影像上进行测量！无需将图片采集过后，可以直接在画面上进行实时、
动态的测量，与静态测量相比较，增加了方便性和实用性！
